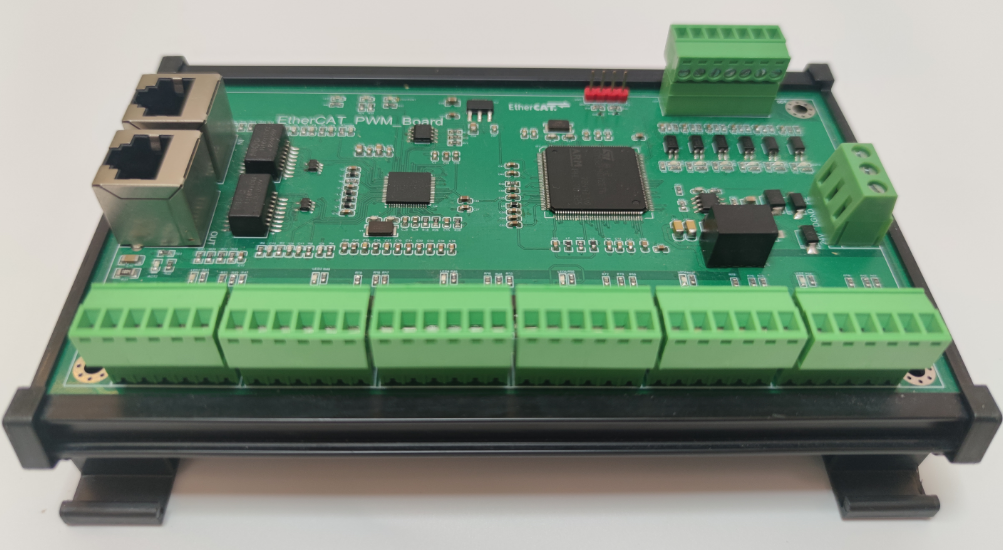

EtherCAT总线多轴控制板
EtherCAT总线四轴转脉冲控制板
EtherCAT总线六轴转脉冲控制板
分享
产品描述
EtherCAT总线多轴控制板主要分为单轴、四轴、六轴总线转脉冲控制板，可以同时控制驱动器带单个电机、四个电机或6个电机。
1）支持标准100M/s带宽全双工EtherCAT 总线网络接口及CoE通信协议一进一出（RJ45 接口），支持多组动态PDO分组和对象字典的自动映射，支持站号ID的自动设置与保存，支持SDO的电机参数设置与自动保存。
2）自动适配市面上EtherCAT总线主站系统或PLC运动控制器，如TwinCAT,Codesys，欧姆龙，SOEM等。
3）支持标准 CIA DS402 协议，内置同步周期位置（CSP 模式）。控制板可以读取IO限位信号，需在控制器做回零功能，通过上位机来控制电机的动作。
4）支持最多控制多路步进或者伺服电机，实现多轴同步实时控制，具有最高性价比。
5）内置多路24V_IO数字信号输入，采用双向光耦，支持NPN和PNP型，用于普通的数字IO采集接线端子。
6）内置多路数字信号输出，用于控制多路电机驱动器，每个电机有三个控制信号：使能、方向、脉冲；实现 EtherCAT 总线转脉冲方向使能信号单独控制多个电机，支持输出24V电平。
7）缺相保护、过流保护、过压保护、过温保护，电源防反接保护。
